组件监控配置

UniAgent安装完成后，各种组件的exporter即被安装完成，每种类型的exporter用于监控对应的组件。如需监控指定的组件，还需要在控制台中进行监控配置。

提示

探针安装后，SQL Server无需进行监控配置，系统会自动发现SQL Server。

Kubernetes监控配置​

Kubernetes探针安装完成后，需要将探针信息添加到控制台中。

  1. 在左侧导航栏点击全部应用，在打开的轻应用列表中点击配置。
  2. 在配置页面左侧导航栏选择实例管理，然后在页面上方点击Kubernetes页签。
  3. 在Kubernetes实例管理页面右上角点击新增按钮。
  4. 填写集群名称、所属业务系统、部署环境、prometheus exporter的IP和端口。
  5. 点击确定，完成Kubernetes集群监控的添加。

Apache HTTP Server监控配置​

要监控Apache HTTP Server，需要先开启Apache的mod_status模块，然后在报表中添加Apache HTTP Server。

开启Apache的mod_status模块​

开启mod_status模块，需要在Apache服务器的httpd.conf文件中添加如下配置：

ExtendedStatus On
<Location /server-status>
  SetHandler server-status
  Order deny,allow
  Deny from all
  Allow from 10.128.1.5
# 此处IP更改为tingyun-infra-collector地址
</Location>

修改完成后重启Apache服务，假设Apache服务器的IP地址为10.128.1.10，那么Apache监控状态页的地址为 http://10.128.1.10/server-status。

添加监控实例​

  1. 在左侧导航栏点击全部应用，在打开的轻应用列表中点击配置。
  2. 在配置页面左侧导航栏选择实例管理，然后在页面上方点击Apache页签。
  3. 在Apache实例管理页面的右上角点击新增按钮。
  4. 填写实例名称、实例的IP、实例的端口和StatusPath，选择实例所属的业务系统、探针（即exporter）的IP地址。
  5. 点击确定，完成Apache实例的添加。

Nginx监控配置​

要监控Nginx，需要先添加Nginx的stub_status模块，然后在报表中添加Nginx监控。

添加Nginx的stub_status模块​

Nginx默认安装不包含stub_status模块，在编译的时候需要加以下参数：

--with-http_stub_status_module

可以通过nginx -V来查看当前是否已经支持。

添加后编辑nginx.conf开启stub_status:

http {
    server {
        listen         80;
        server_name  localhost;

        location / {
            root   html;
            index  index.html index.htm;
        }

        location /nginx-status {
            stub_status on;
            access_log  off;
        }
    }
}

修改完成后重启Nginx服务，假设Nginx服务器的IP地址为10.128.1.10，那么Nginx监控状态页的地址为 http://10.128.1.10/nginx-status。

添加监控实例​

  1. 在左侧导航栏点击全部应用，在打开的轻应用列表中点击配置。
  2. 在配置页面左侧导航栏选择实例管理，然后在页面上方点击Nginx页签。
  3. 在Nginx实例管理页面的右上角点击新增按钮。
  4. 填写实例名称、实例的IP、实例的端口和StatusPath，选择实例所属的业务系统、探针（即exporter）的IP地址。
  5. 点击确定，完成Nginx实例的添加。

Redis监控配置​

  1. 在左侧导航栏点击全部应用，在打开的轻应用列表中点击配置。
  2. 在配置页面左侧导航栏选择实例管理，然后在页面上方点击Redis页签。
  3. 在Redis实例管理页面的右上角点击新增按钮。
  4. 填写实例名称、实例的IP、实例的端口、密码，选择实例所属的业务系统、探针（即exporter）的IP地址。
  5. 点击确定，完成Redis实例的添加。

MySQL监控配置​

创建监控用户​

为安全考虑，建议创建单独的监控用户，登录MySQL，执行：

CREATE USER 'tingyun'@'mysql_agent_ip' IDENTIFIED BY 'your_password';
GRANT PROCESS, REPLICATION CLIENT, SELECT ON *.* TO 'tingyun'@'mysql_agent_ip';
GRANT DROP ON performance_schema.events_statements_summary_global_by_event_name TO 'tingyun'@'mysql_agent_ip';

添加监控实例​

  1. 在左侧导航栏点击全部应用，在打开的轻应用列表中点击配置。
  2. 在配置页面左侧导航栏选择实例管理，然后在页面上方点击MySQL页签。
  3. 在MySQL实例管理页面的右上角点击新增按钮。
  4. 填写实例名称、实例的IP、实例的端口、账号和密码，选择实例所属的业务系统、探针（即exporter）的IP地址。
  5. 点击确定，完成MySQL实例的添加。

Oracle监控配置​

创建监控用户​

为安全考虑，建议创建单独的监控用户，登录Oracle，执行：

create user tingyun identified by your_password;
grant connect to tingyun ;
grant resource to tingyun ;
GRANT UNLIMITED TABLESPACE TO tingyun;
GRANT SELECT ANY DICTIONARY TO tingyun;

添加监控实例​

  1. 在左侧导航栏点击全部应用，在打开的轻应用列表中点击配置。
  2. 在配置页面左侧导航栏选择实例管理，然后在页面上方点击Oracle页签。
  3. 在Oracle实例管理页面的右上角点击新增按钮。
  4. 填写实例名称、实例的IP、实例的端口、service_name、账号和密码，选择实例所属的业务系统、探针（即exporter）的IP地址。
  5. 点击确定，完成Oracle实例的添加。

PostgreSQL监控配置​

创建监控用户​

出于安全性和可追溯的角度考虑，需要单独创建用于监控数据采集的用户。

CREATE USER postgres_exporter;
ALTER USER postgres_exporter WITH PASSWORD 'your_password';
ALTER USER postgres_exporter SET SEARCH_PATH TO postgres_exporter,pg_catalog;

CREATE SCHEMA IF NOT EXISTS postgres_exporter;
GRANT USAGE ON SCHEMA postgres_exporter TO postgres_exporter;
GRANT CONNECT ON DATABASE postgres TO postgres_exporter;

CREATE OR REPLACE FUNCTION get_pg_stat_activity() RETURNS SETOF pg_stat_activity AS
$$ SELECT * FROM pg_catalog.pg_stat_activity; $$
LANGUAGE sql
VOLATILE
SECURITY DEFINER;

CREATE OR REPLACE VIEW postgres_exporter.pg_stat_activity
AS
  SELECT * from get_pg_stat_activity();

GRANT SELECT ON postgres_exporter.pg_stat_activity TO postgres_exporter;

CREATE OR REPLACE FUNCTION get_pg_stat_replication() RETURNS SETOF pg_stat_replication AS
$$ SELECT * FROM pg_catalog.pg_stat_replication; $$
LANGUAGE sql
VOLATILE
SECURITY DEFINER;

CREATE OR REPLACE VIEW postgres_exporter.pg_stat_replication
AS
  SELECT * FROM get_pg_stat_replication();

GRANT SELECT ON postgres_exporter.pg_stat_replication TO postgres_exporter;

添加监控实例​

  1. 在左侧导航栏点击全部应用，在打开的轻应用列表中点击配置。
  2. 在配置页面左侧导航栏选择实例管理，然后在页面上方点击PostgreSQL页签。
  3. 在PostgreSQL实例管理页面的右上角点击新增按钮。
  4. 填写实例名称、实例的IP、实例的端口、账号和密码，选择实例所属的业务系统、探针（即exporter）的IP地址。
  5. 点击确定，完成PostgreSQL实例的添加。

MongoDB监控配置​

创建监控用户​

出于安全性和可追溯的角度考虑，需要单独创建用于监控数据采集的用户。

  • 分片集群监控，需要在mongos、configServer和每个shard中分别执行，其中configServer和shard选择任意一个副本集实例执行即可
  • 副本集监控，选择副本集中任意一个实例执行即可
  • 单机监控，直接在单机实例上执行即可
db.createRole({
    role: "explainRole",
    privileges: [{
        resource: {
            db: "",
            collection: ""
            },
        actions: [
            "listIndexes",
            "listCollections",
            "dbStats",
            "dbHash",
            "collStats",
            "find"
            ]
        }],
    roles:[]
})

db.getSiblingDB("admin").createUser({
   user: "tingyun",
   pwd: "your_password",
   roles: [
      { role: "explainRole", db: "admin" },
      { role: "clusterMonitor", db: "admin" },
      { role: "read", db: "local" }
   ]
})

添加监控实例​

  1. 在左侧导航栏点击全部应用，在打开的轻应用列表中点击配置。
  2. 在配置页面左侧导航栏选择实例管理，然后在页面上方点击MongoDB页签。
  3. 在MongoDB实例管理页面的右上角点击新增按钮。
  4. 填写集群名称、权限分组、探针列表、集群类型、账号、密码和实例列表。
    • 权限分组：给集群设置一个权限分组的标签。
    • 探针列表：选择实例将监控数据上传到的探针（即exporter）的IP地址。
    • 集群类型：包括单机、副本集和分片集群三种类型。如果是分片集群，则需要填写mongos实例地址和所有configServer实例的地址；如果是副本集监控，则填写副本集中所有实例的地址。
    • 实例列表：填写实例的IP地址和端口，支持域名形式。
  5. 点击确定，完成MongoDB实例的添加。

Zookeeper监控配置​

zookeeper嵌码​

修改zookeeper启动脚本，位于zookeeper安装目录下的bin/zkServer.sh文件。

## 脚本最上面添加一行加载环境变量的代码

source infra_agent_install_home/tingyun-env.sh

## 修改脚本启动命令start选项下的命令行,添加${TINGYUN_ZOOKEEPER_AGENT}环境变量

nohup "$JAVA" $ZOO_DATADIR_AUTOCREATE ${TINGYUN_ZOOKEEPER_AGENT} "-Dzookeeper.log.dir=${ZOO_LOG_DIR}" $

重启zookeeper实例​

## 重启
zookeeper_install_home/zkServer.sh restart

添加监控实例​

  1. 在左侧导航栏点击全部应用，在打开的轻应用列表中点击配置。
  2. 在配置页面左侧导航栏选择实例管理，然后在页面上方点击Zookeeper页签。
  3. 在Zookeeper实例管理页面的右上角点击新增按钮。
  4. 填写集群名称、权限分组、部署环境、实例列表和JMX端口。
    • 权限分组：给集群设置一个权限分组的标签。
    • 部署环境：实例的部署环境，即监控Zookeeper的exporter所安装在的数据中心、VPC或机房。
    • 实例列表：填写实例的IP地址和端口，支持域名形式。
    • JMX端口：Zookeeper的远程连接端口，默认为29119。
  5. 点击确定，完成Zookeeper实例的添加。

Kafka监控配置​

Kafka JMX嵌码​

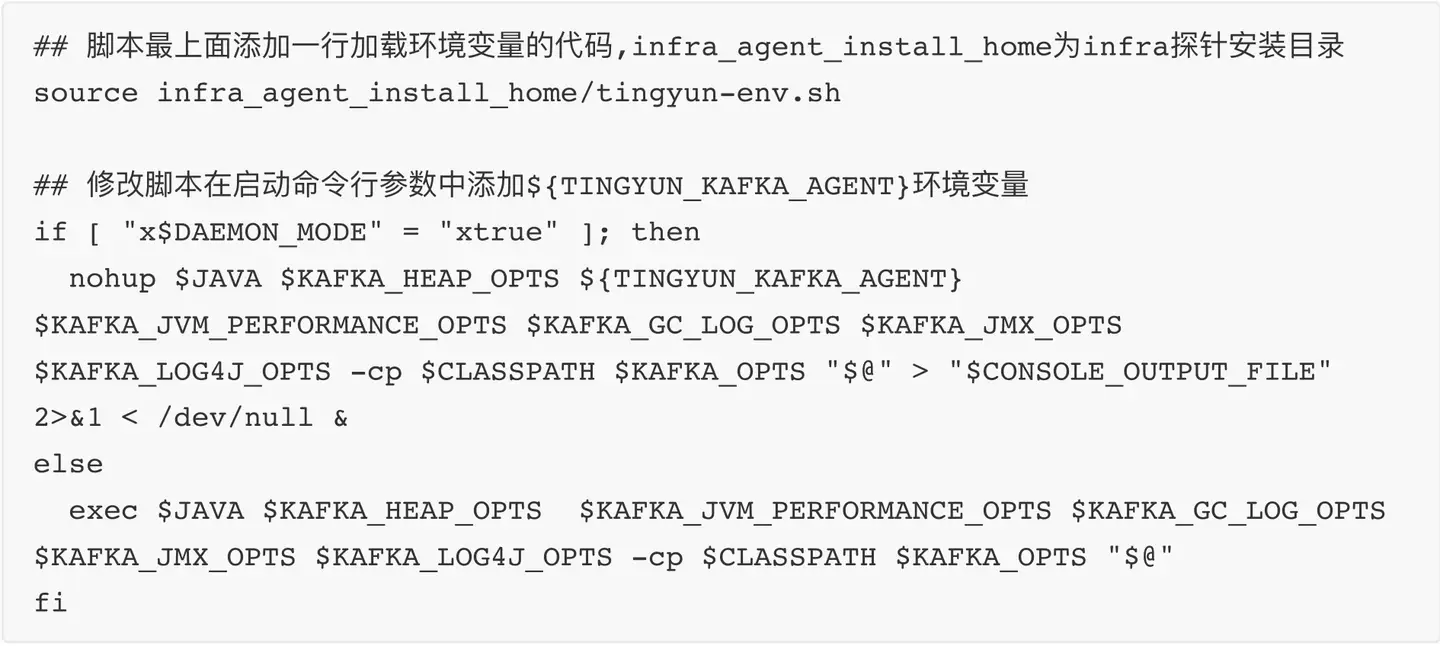

修改kafka启动脚本。脚本位于kafka安装目录下的bin/kafka-run-class.sh文件。

config1

添加监控实例​

由于Kafka采用的是JMX Agent+Kafka exporter的方式采集监控指标，因此在探针安装完成后还需要在报表端配置监控实例的信息。

  1. 在左侧导航栏点击全部应用，在打开的轻应用列表中点击配置。
  2. 在配置页面左侧导航栏选择实例管理，然后在页面上方点击Kafka页签。
  3. 在Kafka实例管理页面的右上角点击新增按钮。
  4. 填写集群名称、权限分组、探针列表、版本、实例列表、JMX端口、部署环境、zkPath和zk实例列表。
    • 权限分组：给集群设置一个权限分组的标签。
    • 探针列表：选择实例将监控数据上传到的探针（即exporter）的IP地址。
    • 版本：选择要监控的Kafka的版本。
    • 实例列表：填写实例的IP地址和端口，支持域名形式。
    • JMX端口：Kafka的远程连接端口，默认为29120。
    • 部署环境：实例的部署环境，即监控Elasticsearch的exporter所安装在的数据中心、VPC或机房。
    • zkPath：Zookeeper path。
    • zk实例列表：填写Zookeeper的实例IP地址和端口。
  5. 点击确定，完成Kafka监控实例的添加。

ActiveMQ监控配置​

ActiveMQ嵌码​

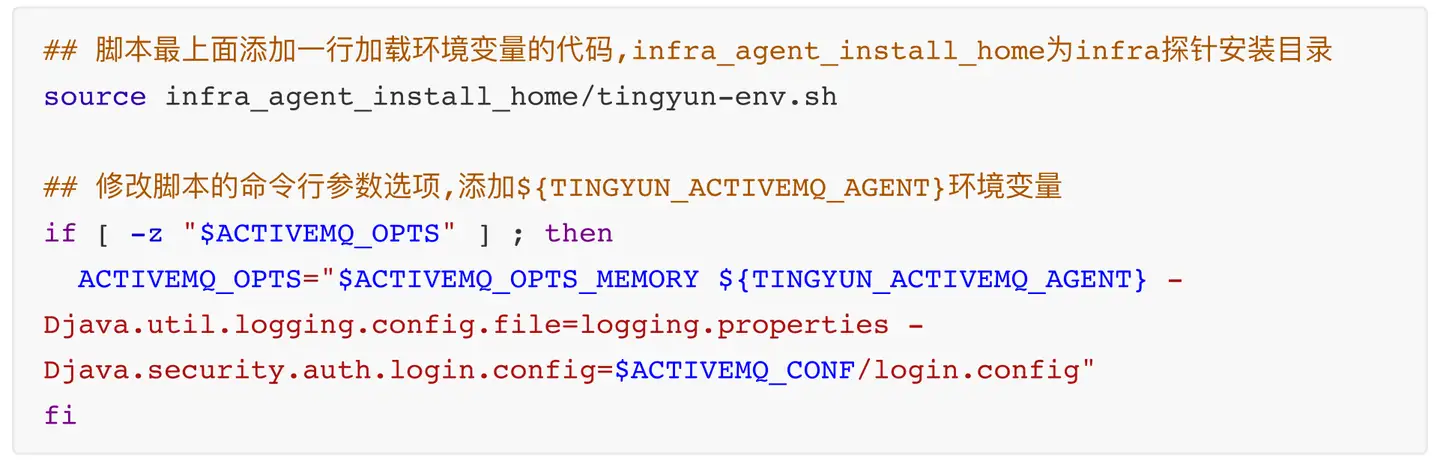

修改ActiveMQ脚本。脚本位于ActiveMQ安装目录下的bin/env文件。

config2

添加监控实例​

由于ActiveMQ采用的是JMX Agent的方式采集监控指标，因此在嵌码完成后在控制台中配置需要监控的ActiveMQ集群，即可实现对ActiveMQ的监控。

  1. 在左侧导航栏点击全部应用，在打开的轻应用列表中点击配置。
  2. 在配置页面左侧导航栏选择实例管理，然后在页面上方点击ActiveMQ页签。
  3. 在ActiveMQ实例管理页面的右上角点击新增按钮。
  4. 填写集群名称、权限分组、部署环境、实例列表和JMX端口。
    • 权限分组：给集群设置一个权限分组的标签。
    • 部署环境：实例的部署环境，即监控ActiveMQ的exporter所安装在的数据中心、VPC或机房。
    • 实例列表：填写实例的IP地址和端口，支持域名形式。
    • JMX端口：Zookeeper的远程连接端口，默认为29121。
  5. 点击确定，完成ActiveMQ实例的添加。

RabbitMQ监控配置​

  1. 在左侧导航栏点击全部应用，在打开的轻应用列表中点击配置。
  2. 在配置页面左侧导航栏选择实例管理，然后在页面上方点击RabbitMQ页签。
  3. 在RabbitMQ实例管理页面的右上角点击新增按钮。
  4. 填写集群名称、权限分组、探针列表、实例列表、监控端口、监控账号和密码。
    • 权限分组：给集群设置一个权限分组的标签。
    • 探针列表：选择实例将监控数据上传到的探针（即exporter）的IP地址。
    • 实例列表：填写实例的IP地址和端口，支持域名形式。
    • 监控端口：填写RabbitMQ实例的监控端口，默认为15672。
  5. 点击确定，完成RabbitMQ实例的添加。

Elasticsearch监控配置​

  1. 在左侧导航栏点击全部应用，在打开的轻应用列表中点击配置。
  2. 在配置页面左侧导航栏选择实例管理，然后在页面上方点击Elasticsearch页签。
  3. 在Elasticsearch实例管理页面的右上角点击新增按钮。
  4. 填写集群名称、权限分组、探针列表、监控账号、密码和实例列表。
    • 权限分组：给集群设置一个权限分组的标签。
    • 探针列表：选择实例将监控数据上传到的探针（即exporter）的IP地址。
    • 实例列表：填写实例的IP地址和端口，支持域名形式。
  5. 点击确定，完成Elasticsearch实例的添加。

Kingbase监控配置​

适配范围​

  • Kingbase：V8R6+、V9+
  • Collector：4.3.1或更高版本

创建监控用户​

为保证安全与最小权限原则，需在Kingbase中创建只读账号并授予只读权限，仅用于监控数据采集。

使用ksql执行以下命令（以下仅为示例数据，请根据实际情况修改）：

CREATE USER kingbase_exporter WITH PASSWORD 'your_password';

参数说明：

  • kingbase_exporter：只读用户，可自定义名称；如有修改，需同步修改后续所有命令中的 kingbase_exporter。
  • your_password：请替换为安全性较高的密码。

授予监控权限​

使用ksql执行以下授权命令（以下仅为示例数据，请根据实际情况修改）：

-- 尝试授予KingbaseES原生监控角色，失败则回退到PG兼容角色
DO $$
BEGIN
    -- 尝试sys_monitor（KingbaseES V8R6+ 推荐）
    BEGIN
        EXECUTE 'GRANT sys_monitor TO kingbase_exporter';
        RAISE NOTICE 'Successfully granted sys_monitor to kingbase_exporter.';
    EXCEPTION WHEN undefined_object THEN
        -- 回退到pg_monitor（兼容旧版本或PG模式）
        BEGIN
            EXECUTE 'GRANT pg_monitor TO kingbase_exporter';
            RAISE NOTICE 'Successfully granted pg_monitor to kingbase_exporter (sys_monitor not found).';
        EXCEPTION WHEN undefined_object THEN
            RAISE WARNING 'Neither sys_monitor nor pg_monitor exists. Manual grants may be required.';
        END;
    END;
END $$;

ksql 执行结果中包含Successfully表示授权成功，否则需要进行手工授权。

开启 sys_stat_statements 插件​

sys_stat_statements插件是KingbaseES扩展插件，可提供服务端已执行SQL语句的统计信息，帮助数据库管理员进行性能分析与优化，尤其适用于分析查询性能开销与识别TOP SQL。

修改 sys_stat_statements 插件配置​

该插件默认处于关闭状态，需要修改配置文件kingbase.conf并设置参数：

sys_stat_statements.track = 'top'

同时确认shared_preload_libraries参数中包含sys_stat_statements，且sys_stat_statements.track的值为'top'。例如（以下仅为示例数据，实际配置可能不同）：

shared_preload_libraries = 'sys_kwr,sys_stat_statements,auto_bmr'
sys_stat_statements.max = 10000
sys_stat_statements.track = 'top'
  • 如果插件处于关闭状态，修改kingbase.conf后需重启Kingbase。
  • 如果插件已开启，则无需额外操作。

检查 sys_stat_statements 插件状态​

SHOW shared_preload_libraries;
SELECT * FROM sys_settings WHERE name LIKE '%statements%';

开通防火墙策略​

确保Collector能够访问Kingbase实例，请联系运维人员放通Collector到Kingbase的防火墙访问策略（Collector IP → Kingbase IP:端口）。

确认Kingbase库名​

Collector默认连接Kingbase的test库。若test库不存在，则需要修改Collector环境变量 TINGYUN_KINGBASE_DB ，指定一个可用的库。

普通方式部署的Collector ，修改 Collector路径/conf/env.txt, 添加以下内容：

TINGYUN_KINGBASE_DB=指定的库名

Kubernetes方式部署的Collector，修改YAML，添加StatefulSet tingyun-collector的环境变量：

- name: TINGYUN_KINGBASE_DB
  value: "指定的库名"

添加Kingbase实例信息​

  1. 在左侧导航栏点击 全部应用，在打开的轻应用列表中点击 配置。
  2. 在配置页面左侧导航栏选择 实例管理，然后在页面上方点击 Kingbase 页签。
  3. 在Kingbase实例管理页面右上角点击 新增 按钮。
  4. 填写实例名称、权限分组、探针列表、监控账号、密码和实例信息：
    • 权限分组：为实例设置权限分组标签。
    • 探针列表：选择用于拉取监控数据的Collector。
    • IP/端口：填写Kingbase数据库的IP地址和访问端口。
    • 账号/密码：填写监控用户的用户名和密码。
    • 实例列表：填写实例节点的IP地址和端口，支持域名形式。
  5. 点击 确定，完成Kingbase实例的添加。
