仪表盘图表说明​

仪表盘模块是可观测性体系中最灵活的数据可视化入口，支持通过图表拼装、自定义变量、查询语法等多种方式，打造适配多场景的数据看板，满足运维、研发、产品、业务等不同角色的观察需求。

仪表盘首页总览​

进入仪表盘模块后，用户将默认进入首页仪表盘管理列表：

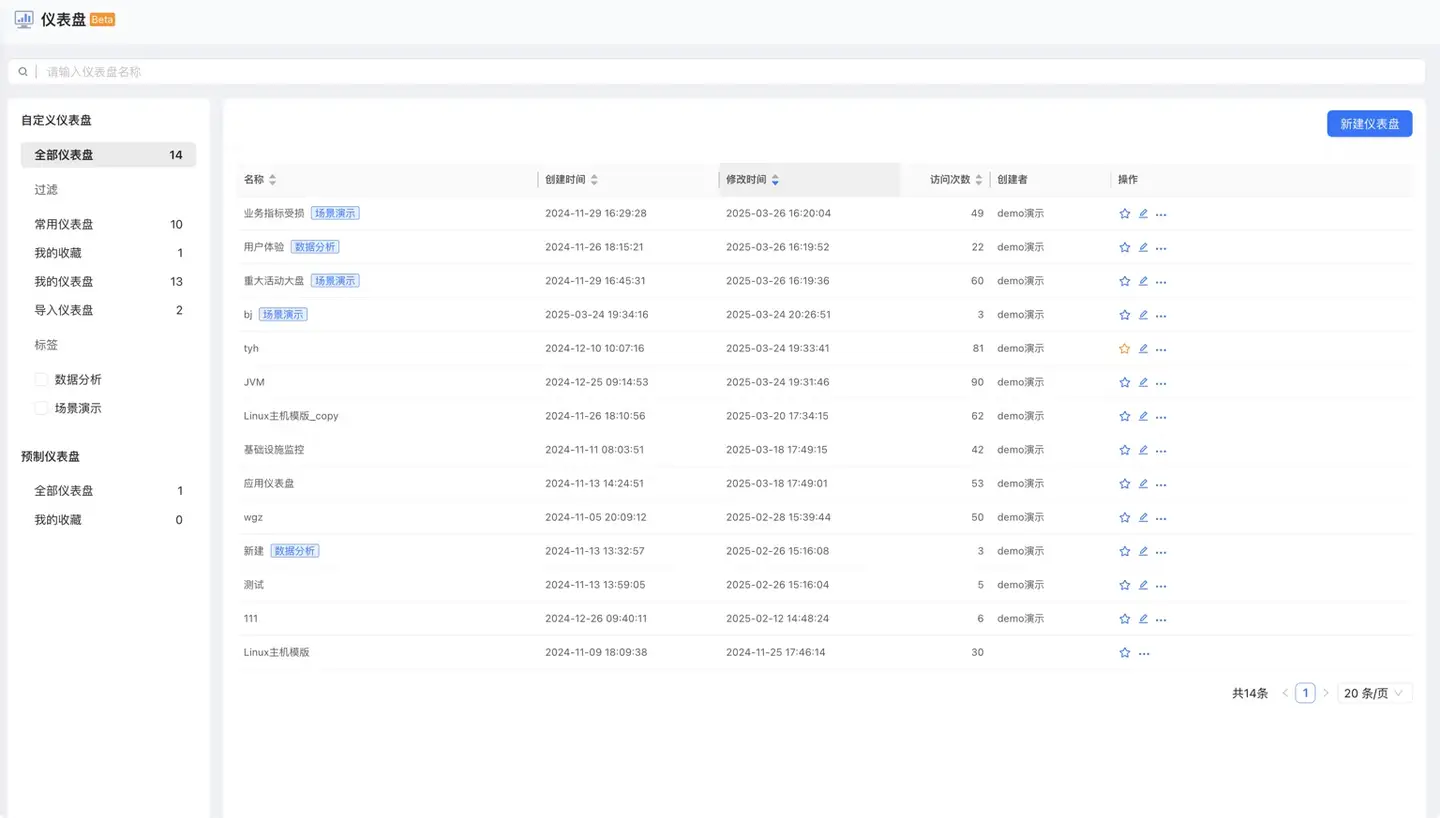

仪表盘首页

主要功能区域​

  • 仪表盘分类：支持查看全部仪表盘、常用仪表盘、我的收藏、导入仪表盘、个人创建等分类视图，方便快速定位目标仪表盘。
  • 标签筛选：通过标签筛选可快速聚焦特定主题（如：数据分析、场景演示）。
  • 预制仪表盘：系统内置模板，用户可直接使用或基于模板二次修改。
  • 仪表盘列表展示：
    • 展示每个仪表盘的名称、创建人、访问次数、创建时间与修改时间。
    • 支持排序、模糊搜索、分页管理。
    • 每条记录支持右侧快捷操作（收藏、编辑、复制、删除）。

新建仪表盘​

点击右上角「新建仪表盘」按钮，弹出创建弹窗。

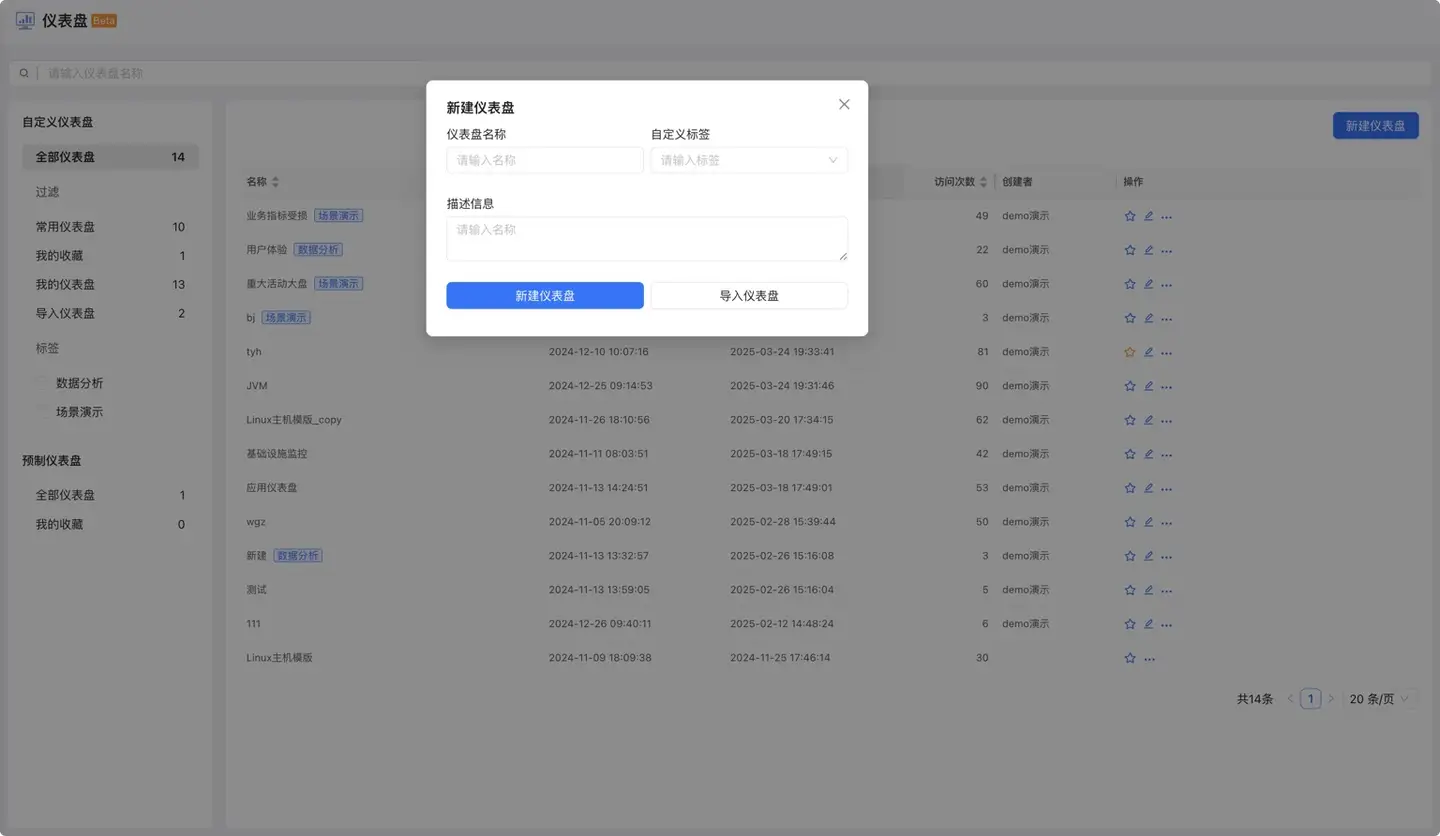

新建仪表盘

支持以下配置：​

  • 仪表盘名称：建议清晰体现用途，例如“页面性能大盘”“请求异常监控”等。
  • 自定义标签：可用于分类、快速筛选。
  • 描述信息：填写仪表盘目标或内容说明，便于协同使用。

用户可以选择：

  • 创建空白仪表盘：从零开始添加图表。
  • 导入仪表盘：从本地文件、模板中心或他人分享的 JSON 文件导入。

创建你的仪表盘​

新建成功后进入仪表盘画布：

空白仪表盘

可操作区域​

  • 仪表盘名称栏：点击可重命名仪表盘。
  • 添加变量：用于配置顶部下拉筛选器，见后文《变量模板》章节。
  • 添加图表：点击进入图表构建流程。
  • 时间范围选择器：支持快捷选择（今天、近5分钟、近1小时等）或自定义。
  • 刷新控制：设置自动刷新周期，如每分钟刷新一次。

图表添加与配置流程​

点击「添加图表」，开始构建数据可视化模块，分为四个步骤：

Step 1：选择图表类型​

支持图形包括：

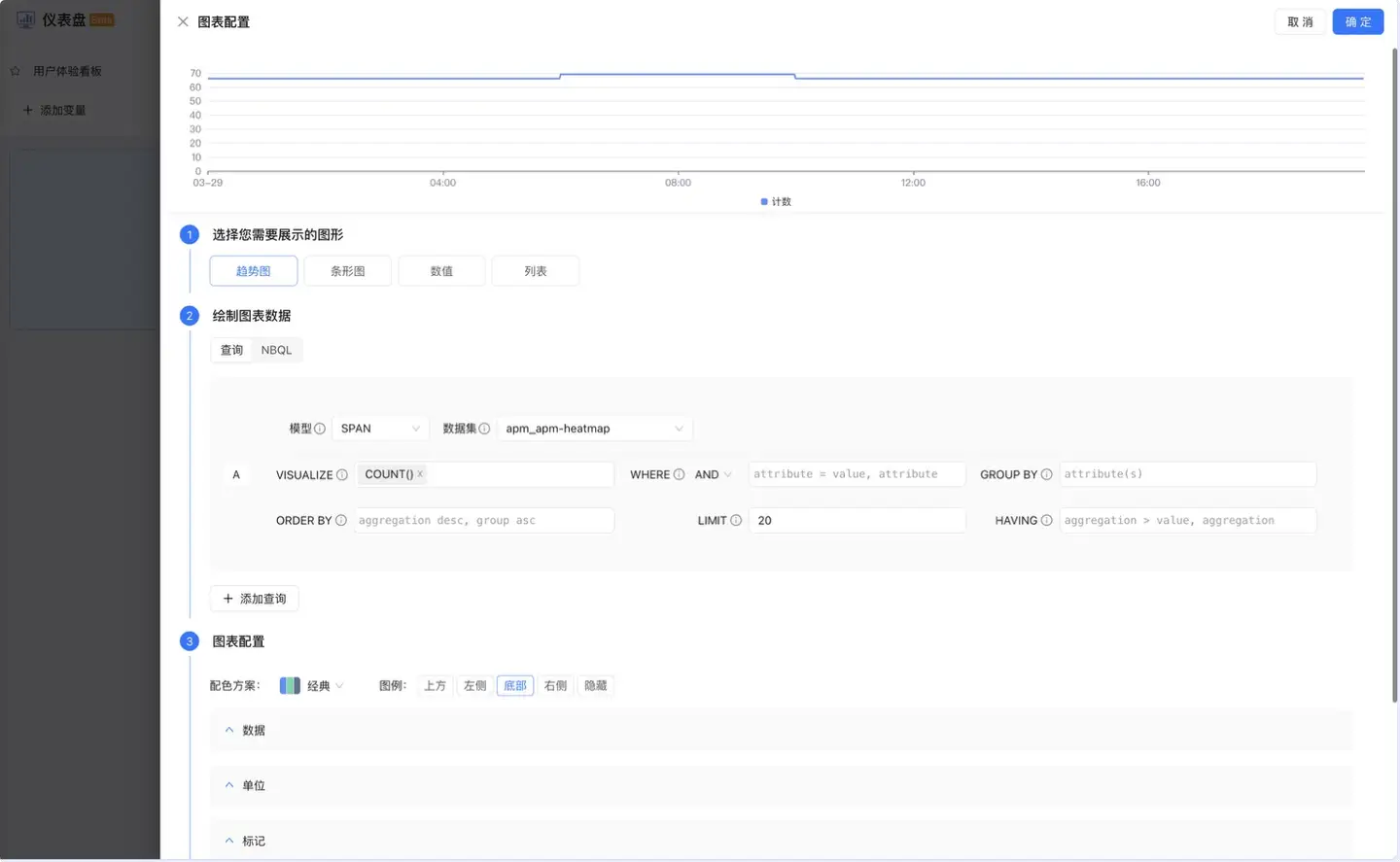

趋势图配置

  • 趋势图：时间序列曲线，可展示指标随时间变化趋势。

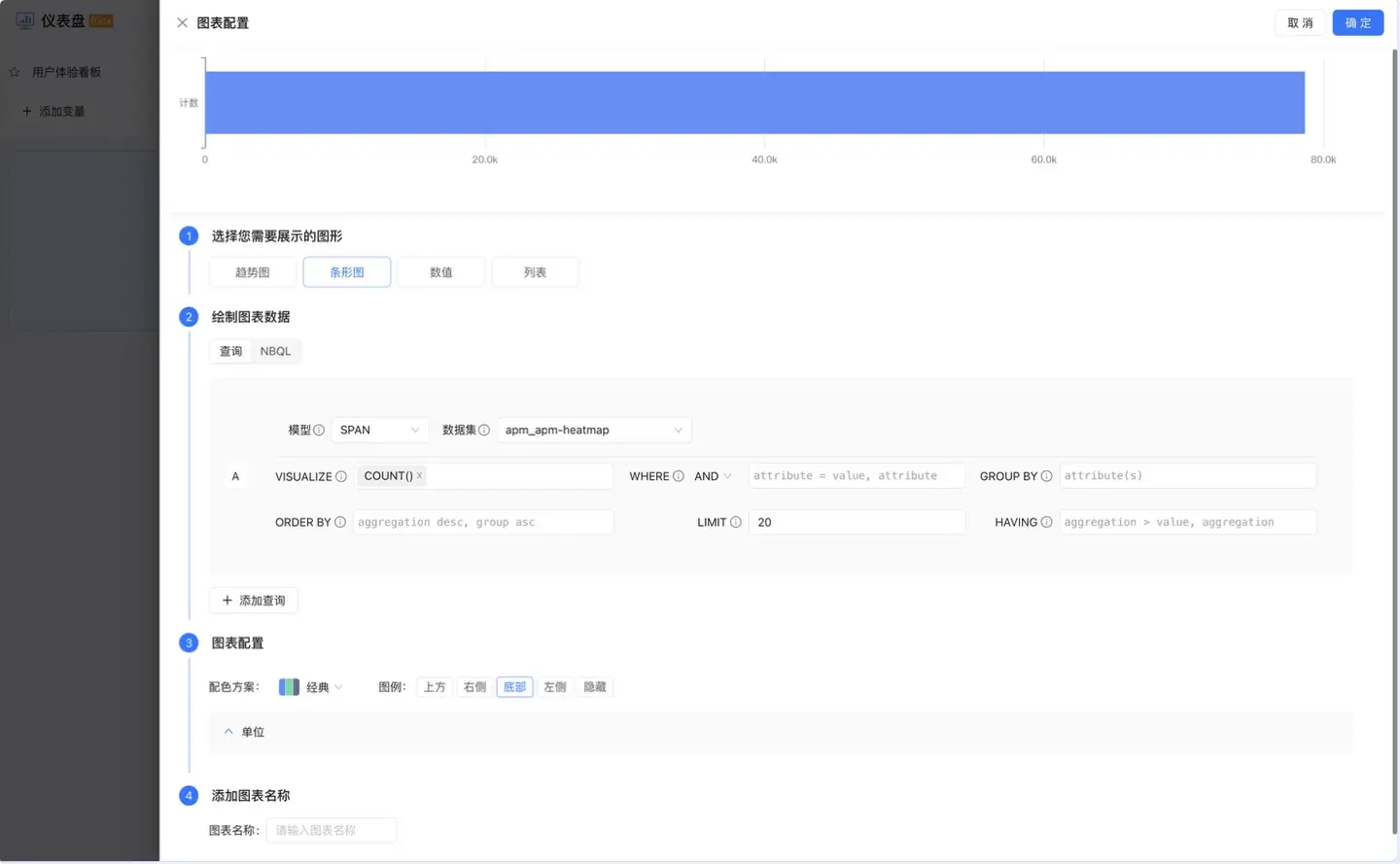

条形图配置

  • 条形图：横向比较不同类别指标。

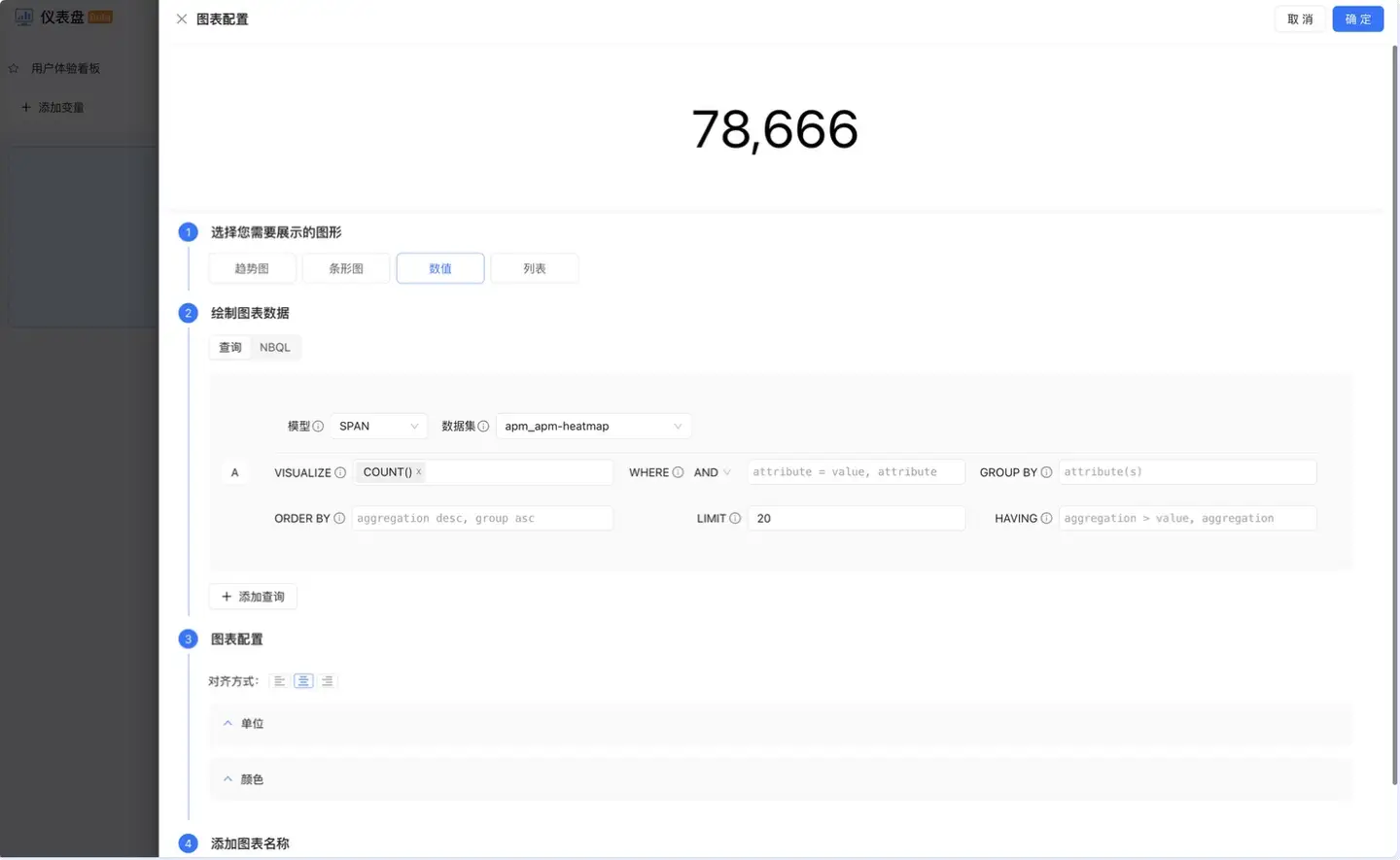

数值图配置

  • 数值卡片：突出展示当前核心指标。

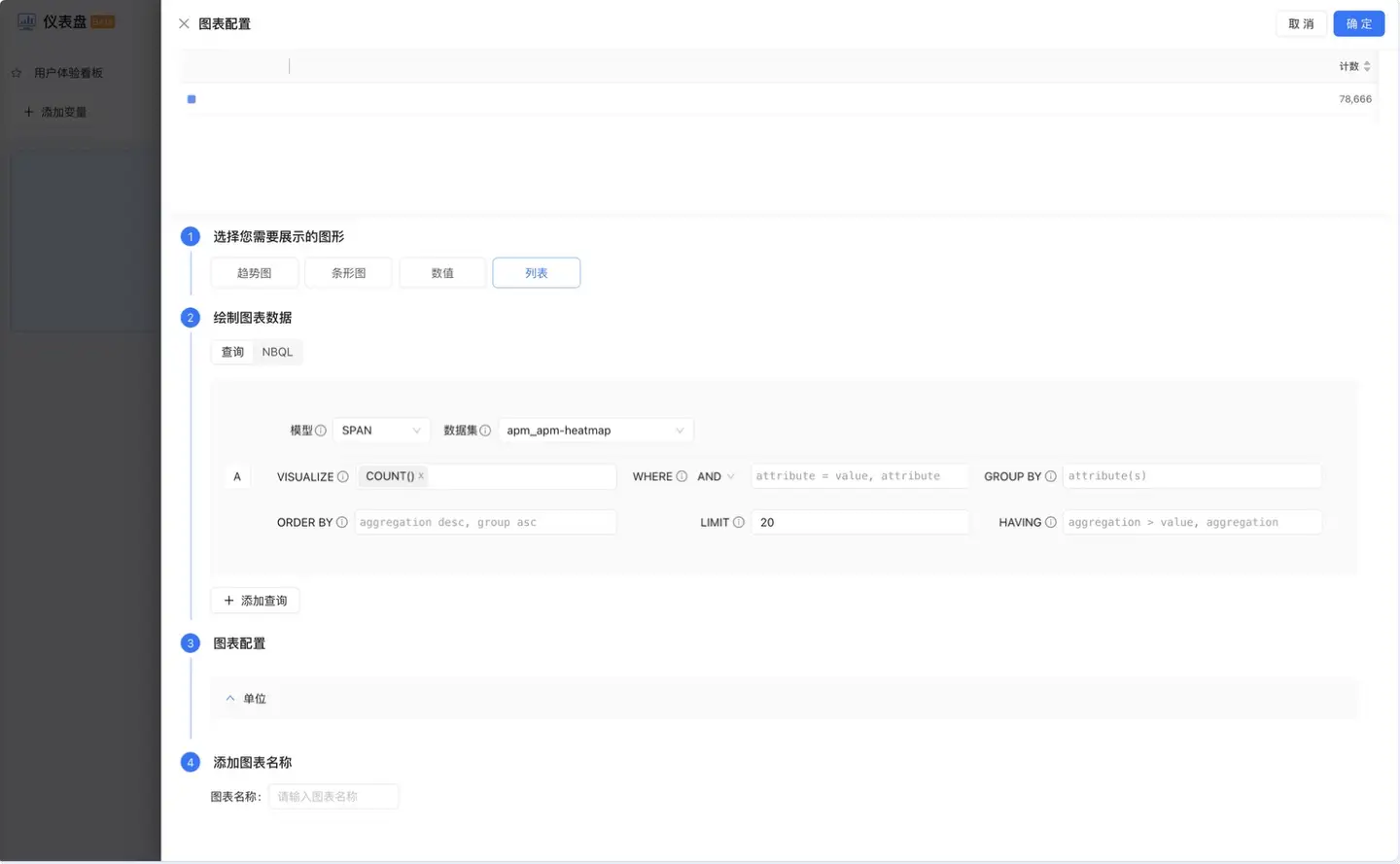

列表图配置

  • 列表图：以表格方式呈现多行多列明细数据。

Step 2：配置数据查询逻辑​

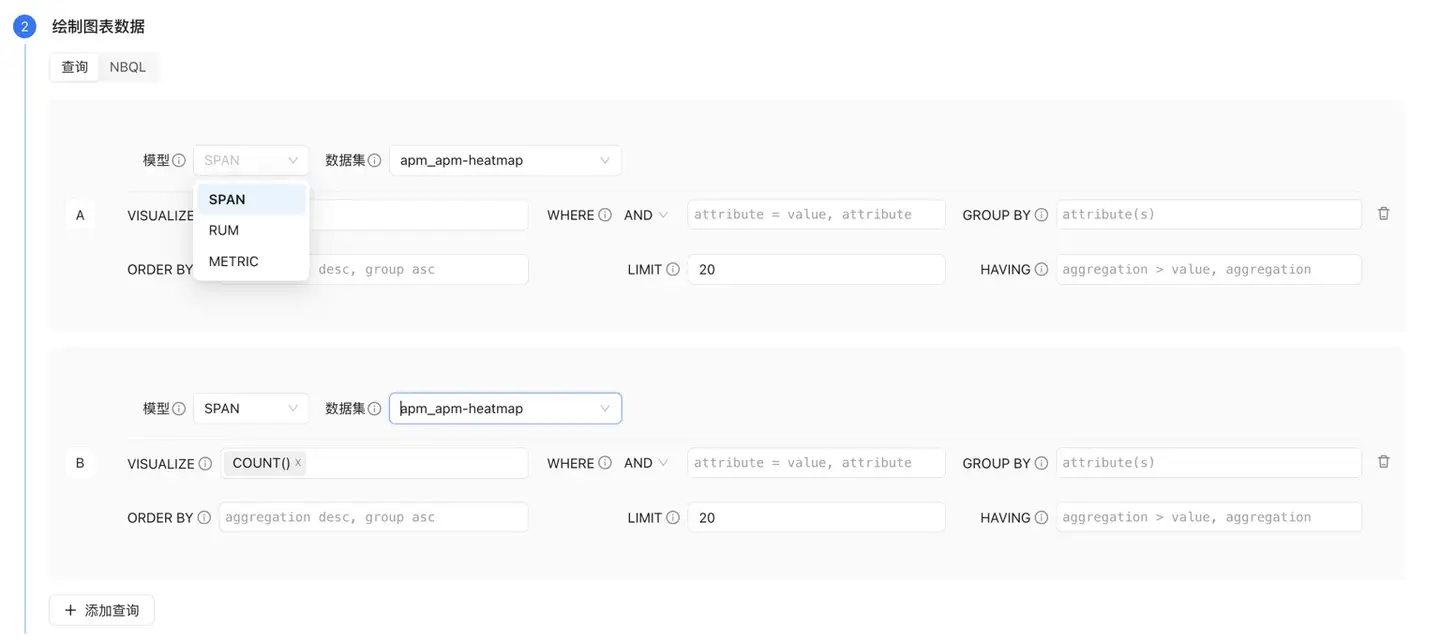

数据查询

图表支持基于 NBQL 查询语言构建，可满足灵活的数据聚合分析需求。

  • 模型选择：包括 SPAN（链路）、RUM（前端）、METRIC（指标）三种。
  • 数据集选择：如 apm_apm-heatmap、rum_app_page。
  • 查询字段：支持 COUNT、AVG、PERCENTILE95 等函数。
  • 条件筛选：支持 WHERE / AND / GROUP BY / HAVING 逻辑。
  • 结果控制：设置 ORDER BY 排序、LIMIT 限制展示条数。
  • 多查询拼图：可配置多条 Query 组成复杂图表（A/B 查询）。

Step 3：图表展示样式设置​

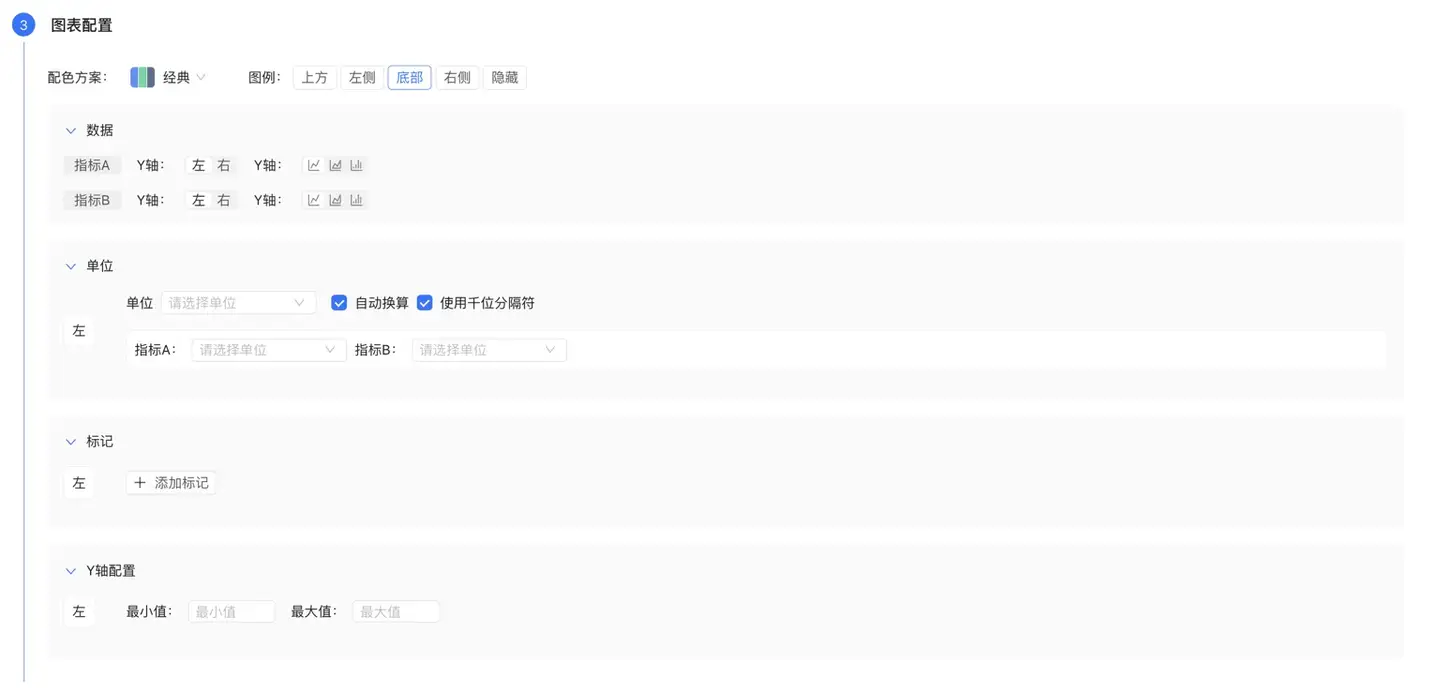

  1. 趋势图配置 趋势图单位配置 在该区域，你可以：
  • 配色方案：选择预设样式（如经典）。
  • 图例位置：上方 / 左侧 / 底部 / 右侧 / 隐藏。
  • 数据轴配置：
    • 指标 A / B 显示在 Y 轴左或右。
    • 设置单位（支持自动换算和千分位显示）。
  • 标记设置：
    • 支持为图表添加标记线或标注文字。
  • Y 轴范围：
    • 支持手动设置最小值和最大值，便于控制坐标缩放范围。
  1. 条形图配置

数值图单位与颜色配置 图表展示配置：

  • 支持选择配色方案（如经典）。
  • 图例位置：可设为上方、右侧、底部、左侧或隐藏。
  • 单位配置：
    • 支持设置轴单位、指标 A/B 单位。
    • 可启用「自动转换」「千位分隔符」等选项。
  • 适用于对比分析场景，如：页面耗时 Top10、地区用户量分布等。
  1. 数值图配置 列表图单位配置 图表展示配置：
  • 可设置数值居中对齐、左右对齐或顶部对齐。
  • 单位部分：
    • 可配置单位样式。
    • 支持「使用千位分隔符」和「自适应」字体显示。
  • 颜色设置：
    • 可根据数值范围自定义颜色展示规则。
    • 条件格式支持设置逻辑判断（如 > 某值时显示为红色）。
  • 适合展示核心 KPI 或大屏展示场景，如：实时用户数、当前 QPS。

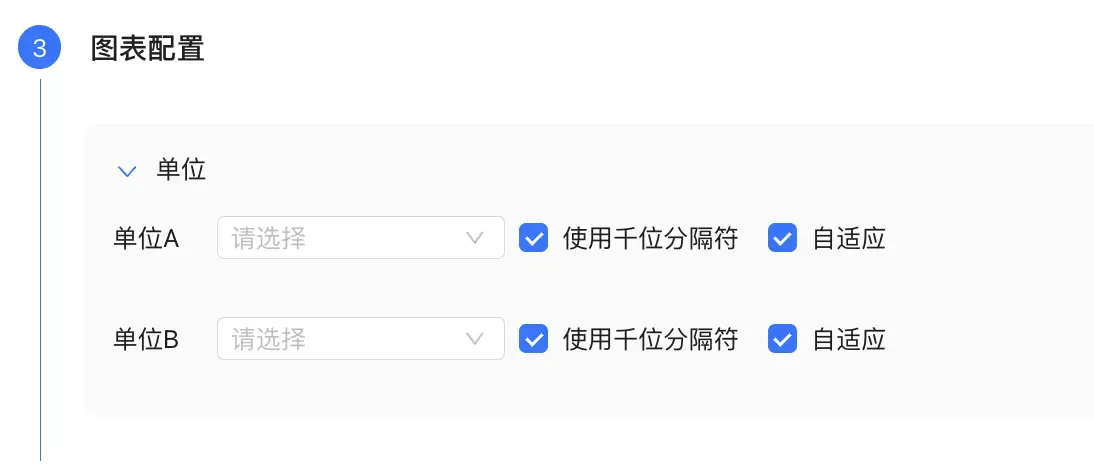

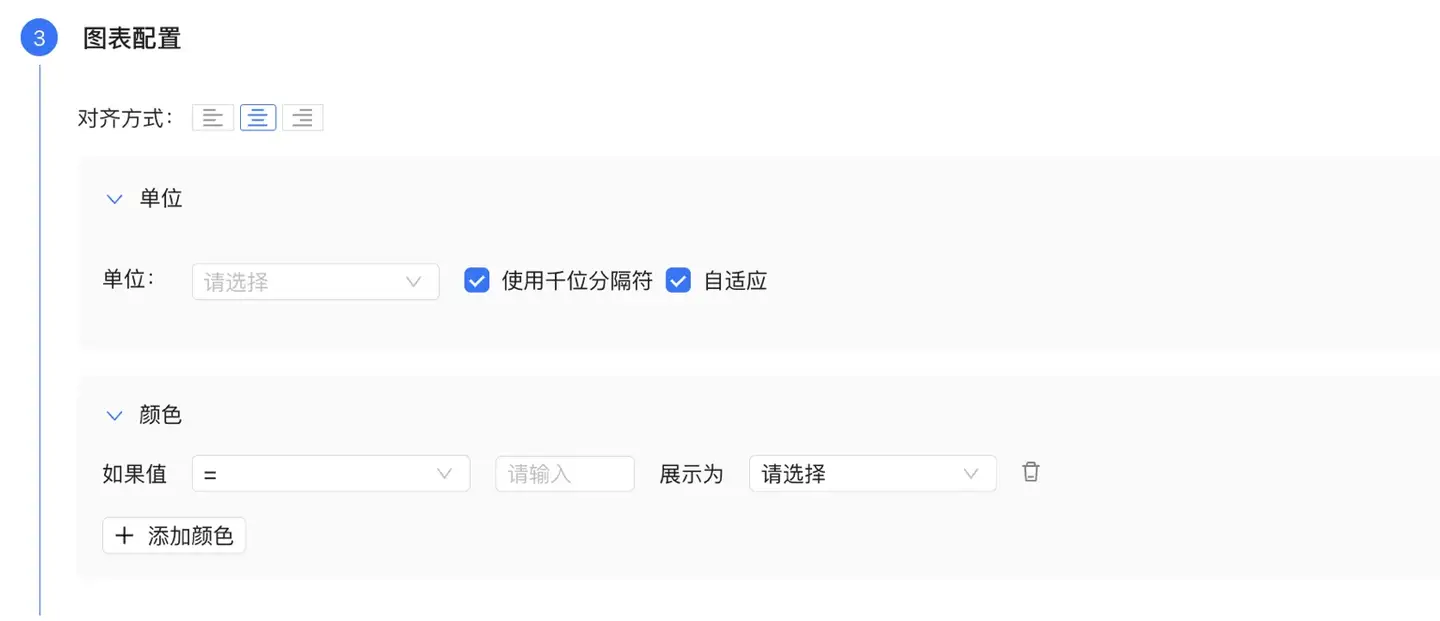

  1. 列表图配置 列表图单位配置 图表展示配置：
  • 默认将查询结果以表格形式展示，适合展示维度丰富的明细数据。
  • 单位设置：
    • 可为字段 A/B 设置不同的展示单位。
    • 同样支持千位分隔符与自适应字体。
  • 常用于展示慢接口明细、异常日志、用户明细列表等内容。

Step 4：图表命名​

图表命名

请为图表设置清晰名称，便于识别和后期协作维护，例如：“活跃用户数趋势”、“慢接口列表”等。

图表展示与交互能力​

配置完成后，图表将实时加载数据并展示：

图表展示样式

每个图表右上角支持以下操作：

  • 复制：快速创建相同结构图表。
  • 放大：查看图表详细内容。
  • 编辑：返回图表配置界面。
  • 删除：将该图表从仪表盘移除。

图表将根据顶部的时间范围或变量动态联动刷新。

变量模板配置​

仪表盘支持通过「变量模板」构建动态看板能力。

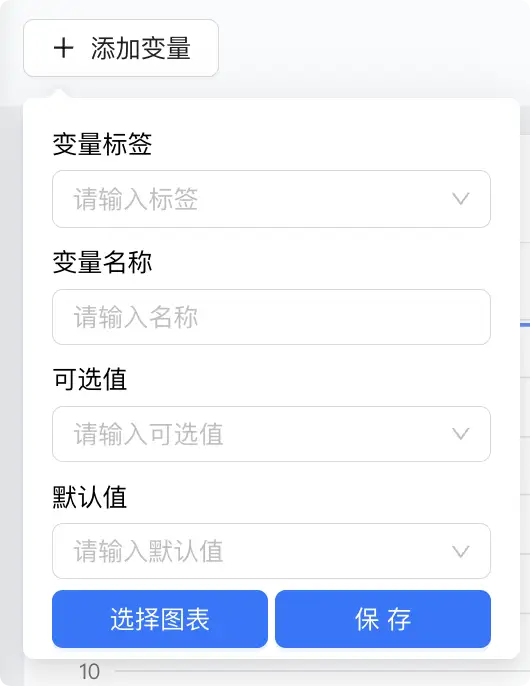

变量配置

功能简介​

  • 使用变量代替查询中硬编码字段，实现图表与筛选联动。
  • 配置变量后，用户可通过顶部交互组件（下拉框等）切换变量值。
  • 图表将自动根据当前变量值刷新数据。

配置项说明​

  • 变量标签：用于变量分组（如：地域、版本、应用）。
  • 变量名称：唯一标识，写入 NBQL 中以 {变量名} 使用（注意：去掉 $ 符号）。
  • 可选值：支持静态枚举或动态接口获取。
  • 默认值：默认加载时使用的值。

典型应用场景​

  • 按不同 App ID 查看请求失败率。
  • 快速对比测试环境 / 生产环境指标差异。
  • 为多客户 SaaS 提供统一模板。
