安装部署

前提条件​

  • Kubernetes版本大于等于1.11 或 OpenShift版本大于等于3.10。

  • Kubernetes集群必须安装kubectl，所有命令都需要在kubectl控制节点执行。OpenShift集群必须安装oc，所有命令都需要在oc控制节点执行。

  • 集群必须开启MutatingAdmissionWebhook插件(OpenShift 3.x平台默认是关闭的)。

  • 集群内空闲的资源必须大于探针需要最小消耗的资源：4Core CPU、16GB内存。

    说明：

    • Kubernetes UniAgent已经集成了Agent Collector，因此部署前不需要部署Agent Collector。
    • 由于 Agent Collector 消耗的资源比较高，为了不影响业务应用Pod的运行，建议通过nodeSelector将Agent Collector固定到一些特定的Node上。

部署概述​

  1. 先确定探针最新版本，并将探针镜像上传到私有仓库，具体步骤见私有镜像仓库部署

  2. 生成部署探针的yaml文件

  3. 使用kubectl命令或oc命令部署yaml文件，并查看探针Pod状态是否正常

  4. 对应用所在的namespace打tingyun-injection=enabled标签, 对应用Pod打tingyun-agent-injected: "true"标签

  5. 重启应用Pod，验证监控数据

部署探针：生成yaml文件​

  1. 登录基调听云观云平台。

  2. 在左侧导航栏中选择全部应用>部署状态。

  3. 在UniAgents页面的右上角单击新增，新部署UniAgent。

  4. 选择Kubernetes或OpenShift部署平台。

    OpenShift平台下仅支持部署APM探针，不支持部署Infra探针。

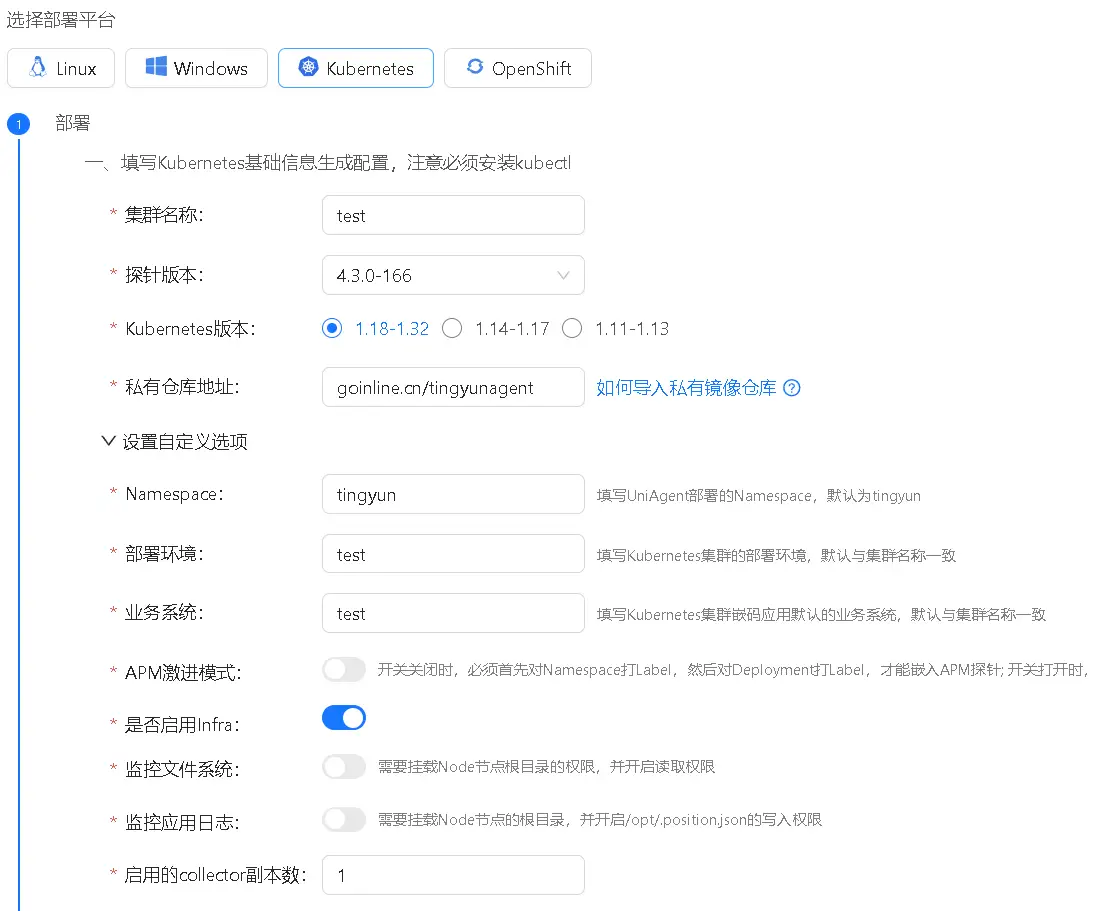

  5. 配置Kubernetes基础信息。


    • 集群名称：UniAgent 将部署到的 Kubernetes 集群名称。下方的 部署环境 和 业务系统 会自动同步此信息。

    • Kubernetes 版本：默认选择 1.18+，可选版本包括 1.18+、1.14–1.17 和 1.11–1.13。请确保所选版本与实际使用的 Kubernetes 版本一致。

    • 私有仓库地址：需要将探针镜像上传至私有镜像仓库。详细步骤请参考 私有镜像仓库部署。

    • Namespace：UniAgent 部署所在的命名空间。默认值为 tingyun。可自定义命名，但建议使用独立的 Namespace 以避免冲突。

    • 部署环境：Kubernetes 集群所在的环境名称。默认与 集群名称 联动，也可单独填写。名称可包含字母、数字、下划线 (_) 和中划线 (-)。

    • 业务系统：监控数据所属的业务系统。默认与 集群名称 联动，也可单独填写。
      UniAgent 监控的应用将默认归属此业务系统。若填写的业务系统不存在，听云报表系统会自动创建一个同名业务系统。名称可包含字母、数字、下划线 (_) 和中划线 (-)。

    • APM 激进模式：

      • 关闭时：需要先为 Namespace 打标签，再为 Deployment 打标签，才能注入 APM 探针。
      • 开启时：会自动为所有已打标签的 Namespace 下的应用注入 APM 探针。

    • 启用 Infra 功能：启用后可监控节点级资源（如 CPU、内存、文件系统用量）及应用日志。此功能需以特权模式运行。

    • 监控文件系统：需挂载 Node 节点的根目录，并开启读取权限。

    • 监控应用日志：需挂载 Node 节点根目录，并开启对 /opt/.position.json 的写入权限。

    • Collector 副本数：默认启用 1 个副本。若集群内 Trace 流量较高，请参考 Collector 部署 调整副本数量。

  6. 选用以下方式下载UniAgent yaml文件。

    • 方法一：单击点击生成，系统会生成安装命令，单击右侧的copy按钮将安装命令拷贝到剪切板，以备在目标服务器上执行这条命令。
    • 方法二：网络不通时，可直接单击右侧下载按钮下载yaml文件，可以将yaml文件传到目标服务器。

部署探针：使用kubectl命令或oc命令部署yaml文件​

  1. 如果在第5步信息配置中填写的Namespace（例如：tingyun）在Kubernetes集群中不存在，则需要在Kubernetes中创建Namespace，如果已经存在该Namespace，则忽略这一步。

    kubectl create namespace tingyun

  2. 在Kubernetes中执行下载的yaml文件, 并备份yaml，这个yaml无论将来配置更新，升级镜像还是卸载探针都用的到。

    kubectl apply -f tingyunagent.yaml

    安装探针需要 MutatingWebhookConfiguration、ClusterRoleBinding和ClusterRole权限。如果权限不足，请联系Kubernetes集群管理员进行操作，可参见常见问题。

  3. 验证安装是否成功，确认所有Pod均处在Running状态。

    kubectl get pods -n tingyun

    如果状态异常请查看常见问题。

部署探针：开启应用监控​

  1. 开启应用监控。

    默认情况下，不会对应用Pod嵌入APM探针，如需开启应用监控，还需要以下操作：

    • 给应用Pod所在的Namespace打label。

      kubectl label namespace [应用所在namespace] tingyun-injection=enabled

    • 开启激进嵌码模式情况下，会对打了标签的Namespace下所有应用嵌入APM探针。

    • 未开启激进嵌码模式情况下，给Pod打label，将tingyun-agent-injected设置为true。

      以Tocmat部署的Deployment为例，配置如下：

      apiVersion: apps/v1
      kind: Deployment
      metadata:
        name: demo1
      spec:
        selector:
          matchLabels:
            app: demo1
        template:
          metadata:
            labels:
              tingyun-agent-injected: "true"
          spec:
            containers:
            - name: demo1
              image: tomcat

    • 开启应用安全检查功能：

      若需启用应用安全检查功能，需确保在已有标签 tingyun-agent-injected: enabled或开启激进模式的基础上，新增Pod标签：tingyun-aspm-enabled: enabled

      注意：此功能需 v4.3.0.0 及以上版本探针；暂不支持在激进模式下批量开启应用安全检查功能。

      apiVersion: apps/v1
      kind: Deployment
      metadata:
        name: demo1
      spec:
        selector:
          matchLabels:
            app: demo1
        template:
          metadata:
            labels:
              tingyun-agent-injected: enabled
              tingyun-aspm-enabled: enabled
          spec:
            containers:
            - name: demo1
              image: tomcat

    • 对于Go应用，仅支持启动命令command为应用全路径的Go应用，暂不支持利用sh脚本间接启动的部署方式，不支持激进模式部署（具体适配情况见Go探针支持列表）。

      apiVersion: apps/v1
      kind: Deployment
      metadata:
        name: demo1
        namespace: default
      spec:
        selector:
          matchLabels:
            app: demo1
        template:
          metadata:
            labels:
              tingyun-go-entrypoint: enabled
          spec:
            containers:
            - name: demo1
              image: goapp
              command: ['/app/demo']

    • 如需禁用某个应用监控，需要给Pod打label，将tingyun-agent-injected设置为false。

      以Tocmat部署的Deployment为例，配置如下：

      apiVersion: apps/v1
      kind: Deployment
      metadata:
        name: demo1
        namespace: default
      spec:
        selector:
          matchLabels:
            app: demo1
        template:
          metadata:
            labels:
              tingyun-agent-injected: "false"
          spec:
            containers:
            - name: demo1
              image: tomcat

部署探针：重启应用Pod，验证监控数据​

使用以下命令检查应用Pod是否挂载探针镜像文件：

kubectl describe pod [应用pod名] -n [应用所在的namespace] | grep tingyun-oneagent

例如：以下输出为已挂载状态

LD_PRELOAD: /opt/tingyun-oneagent/lib/libinterceptor.so
/opt/tingyun-oneagent from oneagent-volume (rw)

在新增UniAgent部署页面最下方，单击查看部署状态按钮，可跳转到UniAgents管理页面，看到上述刚部署的服务器，且在该主机下有进程信息。如果有数据，说明UniAgent部署成功。

在左侧导航栏中单击应用与微服务>业务系统，进入业务系统拓扑页面，左侧操作面板区下方的应用区可以看到新生成的应用。

在左侧导航栏中单击基础设施>主机监控，可以看到新生成的主机信息，Kubernetes集群有多少个Node就会新增多少个主机。

探针所需资源​

APM Injector​

默认只有一个Pod，可横向扩展，用于自动嵌码应用探针。

limits:
  cpu: "0.5"
  memory: "200Mi"
requests:
  cpu: "0.01"
  memory: "10Mi"

APM initContainer​

随应用启动的Pod，初始化完毕后销毁，资源属于临时征用。

limits:
  cpu: "0.5"
  memory: "200Mi"
requests:
  cpu: "0.01"
  memory: "10Mi"

Collector​

默认1个Pod，可横向扩展，用于收集应用的性能数据和基础设施监控数据。

limits:
  cpu: "4"
  memory: "16Gi"
requests:
  cpu: "2"
  memory: "8Gi"

Infra Agent​

默认每个Node上启动一个Pod，用于基础设施监控。

limits:
  cpu: "2"
  memory: "1Gi"
requests:
  cpu: "0.2"
  memory: "200Mi"

Kubelet Metirc​

默认每个Node上启动一个Pod，用于基础设施监控。

resources:
  limits:
    cpu: "200m"
    memory: "200Mi"
  requests:
    cpu: "100m"
    memory: "100Mi"

Cluster Metirc​

一个Pod，用于基础设施监控。

resources:
  limits:
    cpu: "200m"
    memory: "200Mi"
  requests:
    cpu: "100m"
    memory: "100Mi"
