Collector在线部署

在部署各语言探针前，请先部署好Collector。UniAgent和Agent Collector不再支持听云平台，如果从听云平台迁移需要重新安装。

Agent Collector（以下简称Collector）是由APM Collector、Infra Collector和12个组件探针、Guanyun Collector构成的。

12个组件探针分别是Apache HTTP Server、Nginx、MySQL、Oracle、Redis、SNMP、PostgreSQL、MongoDB、Elasticsearch、RabbitMQ、Kafka、Network组件探针，负责采集对应组件的性能数据。其中，Network组件探针负责采集HTTP、TCP、ICMP协议数据。Infra Collector负责收集和汇总UniAgent采集的主机性能数据、组件性能数据和协议数据。

Guanyun Collector负责接入Zabbix、Prometheus、OpenTelemetry等监控数据。

一套基调观云平台系统可以部署多个Agent Collector。在同一环境部署多个Collector时，必须保证多个Collector版本相同，升级Collector时要尽快升级全部的Collector以保证功能一致。

准备主机资源​

部署Collector的主机推荐配置如下：

  • 操作系统：需要systemd服务，Linux发行版建议: CentOS 7及以上、 Redhat 7及以上、Ubuntu 18及以上
  • CPU：4 Core及以上
  • 物理内存：8GB及以上

单个Collector每秒可以处理的trace数量和trace内span的数量有关系，单个trace内span数量越多，需要的计算资源就越多。部署在4 Core、8GB机器上的Collector通常可以承受4000TPS的trace数据。

CPU使用情况还和Collector相关的应用实例数量有关系，应用实例数量越多，需要的计算资源就越多。

在实践中，我们推荐按照以下公式计算需要部署的Collector数量：

Collector数量 = Max(应用实例总数/100, 一天内TPS的峰值/4000) + 1

环境信息确认​

⚠️ 确认平台服务器和Collector所部署的服务器网络是否通畅

⚠️ 确认Collector部署的服务器CPU是ARM64还是x86_64架构，在安装页面选择和服务器CPU架构一致的版本。

⚠️ 在Collector服务器端的操作都需要使用root权限

开通网络策略(演示)​

⚠️ 下面是演示的IP地址和端口,请根据实际项目内的地址和端口信息开通网络策略。


源地址目标地址开通端口说明
192.168.5.2(Collector)192.168.5.1(观云平台)80Collector安装、上传数据到平台
192.168.5.3(业务应用)192.168.5.1(观云平台)80探针在线安装（如果不开通此网络策略，也可以将安装包复制到服务器上离线安装）
192.168.5.3(业务应用)192.168.5.2(Collector)7665,7666后端应用探针推送数据到Collector, APM Collector使用7665端口, Infra Collector使用7666端口
192.168.5.3(业务应用)192.168.5.2(Collector)7667或其他端口接入OpenTelemetry Trace数据需要开通7667端口，接入Prometheus Write数据需要开通其他端口，可自定义配置
观云报表用户192.168.5.1(观云平台)80平台报表访问

观云平台默认使用 80 端口对外提供服务，支持通过 Ingress 配置调整对外访问端口。具体配置方法详见平台部署文档。

部署步骤​

  1. 登录平台，在左侧导航栏中依次选“全部应用 > 部署状态 > Collectors管理”。

  2. 在“Collectors管理”页签的右上角单击“新增”，并配置Collector参数。


    • 选择操作系统CPU类型：可选Linux x86_64 或Linux ARM64。

    • 选择Collector版本：私有化部署时，Collector安装包需要通过超级管理员admin登录系统，提前进行上传，才能在此处显示版本号。

    • 安装路径：路径须以/开头，路径仅允许包含字母、数字、下划线、中划线。默认安装路径是opt目录，没有特殊要求，建议不要对其进行修改。

    • ⚠️ 部署环境：用来标识Collector所在的数据中心、VPC、机房，相同部署环境的多个Collector之间会做负载均衡以及 Failover 处理，因此建议不要使用默认值。可以根据实际情况进行编写，例如：shenzheData，shanghaiData。在多个环境（例如不同机房、测试/生产）部署时，部署环境必须使用不同的值，否则会导致探针定向到错误的Collector地址无法建立连接、连接时断时续、探针获取到错误的配置、产生跨机房或网段的网络流量等各种故障。

    • ⚠️ Collector多网卡：当Collector所部署到的主机对外有多个IP时，可指定使用哪个IP与UniAgent进行通信，IP地址需要与UniAgent的IP地址同网段，如果IP指定不当，可能会产生探针与Collector网络不通、产生跨网段流量等问题。

    • APM Collector：负责和APM应用探针交互，默认使用7665端口。

    • Infra Collector：负责接收Infra主机探针采集的进程、磁盘、网络等数据，默认使用7666端口。

    • Guanyun Collector：负责接收Zabbix、Prometheus、OpenTelemetry、外部数据源等数据，默认使用7667端口。

    上述3个端口如果没有特殊要求建议不要对其进行修改。如果进行修改需调整对应开通的网络策略。

  3. 下载Collector安装脚本。

    • 方法一：单击点击生成，系统会生成一条命令，单击右侧的copy按钮后，在目标服务器上执行这条命令，Token有效时间是10分钟，失效后不能将执行命令，需刷新页面，获取新的命令。

    • 方法二：网络不通时，可直接单击右侧下载按钮下载安装脚本，并将安装脚本传到目标服务器。

  4. 安装Collector。

    执行上面步骤下载的安装脚本，由于需要在系统中安装自启动服务，所以需要root权限进行安装。

    如果需要指定安装参数，执行 安装脚本.sh --help 查看支持的安装参数。

    --install-path=/path/to            If the path does not exist, it will be created automatically.
    --runas-user=<user>                The user must exist; if not, it needs to be manually created.
    --runas-group=<group>              Optional. It will be the same as the user name when empty.
    --set-license_key=<value>          Set license_key value in collector.yaml
    --set-zone_name=<value>            Set zone_name value in collector.yaml
    --set-collector_ip=<value>         Set collector_ip value in collector.yaml
    --set-apm_enabled=<true/false>     Set apm_enabled value in collector.yaml
    --set-apm_port=<value>             Set apm_port value in collector.yaml
    --set-apm_jvm_args="<jvm args>"    Set apm_jvm_args value in collector.yaml
    --set-infra_enabled=<true/false>   Set infra_enabled value in collector.yaml
    --set-infra_port=<value>           Set infra_port value in collector.yaml
    --set-guanyun_enabled=<true/false> Set guanyun_enabled value in collector.yaml
    --set-guanyun_port=<value>         Set guanyun_port value in collector.yaml
    --set-proxy_address=<value>        Set proxy_address value in collector.yaml
    --set-proxy_username=<value>       Set proxy_username value in collector.yaml
    --set-proxy_password=<value>       Set proxy_password value in collector.yaml

  5. 验证

    安装目录默认为 /opt/tingyun-collector/

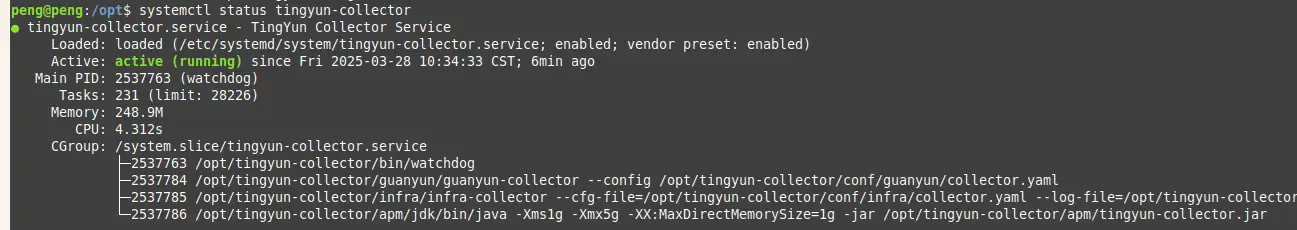

    使用以下命令查看运行状态 systemctl status tingyun-collector

    collector-status

  6. 完成部署后，在新增Collector部署页面最下方，单击查看部署状态按钮，跳转到Collectors管理页面，大约1分钟后在Collector列表中可查看新部署的Collector。

重启Collector​

当修改了Collector配置后，需要重启Collector

使用以下命令重启Collector：

systemctl restart tingyun-collector

升级Collector​

在平台 "全部应用 > 部署状态 > Collectors管理" 页面选择 "批量升级"

  1. 不支持跨大版本升级

    无法从 3.0 版本直接在线升级到 4.x 版本。

  2. 4.0 升级到 4.2+ 的特殊步骤

    由于 4.0 版本设计缺陷，配置无法直接升级。升级到 4.2 或更高版本时，需执行两次升级操作，才能保证 Collector 正常运行。

卸载Collector​

使用以下命令卸载Collector：

sudo /opt/tingyun-collector/uninstall.sh
